Kaip pasirinkti tinkamą grandinės pertraukiklį, kad būtų užtikrinta apsauga nuo trumpojo jungimo ir perkrovos?

Skirtinguose scenarijuose reikia skirtingų tipų grandinės pertraukiklių, kad būtų užtikrinta tinkama apsauga ir paprastas montavimas:

Gyvenamieji / civiliniai scenarijai

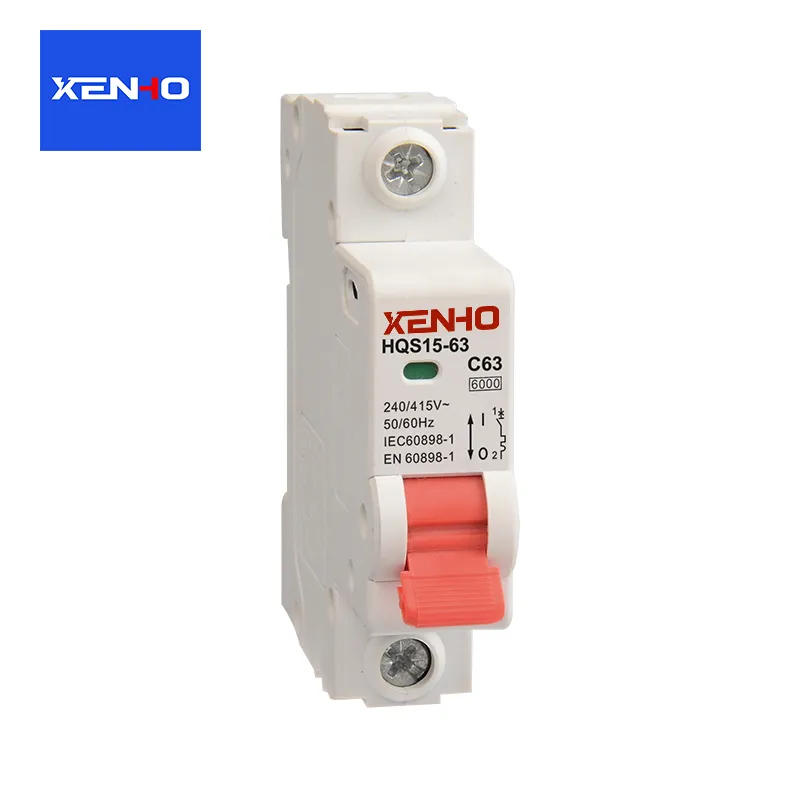

PasirinkiteMiniatiūrinė grandinė Breakers(MCB)

Savybės: Mažas dydis, maža kaina, įmontuotas termomagnetinis išjungimas (suteikiantis ir apsaugą nuo perkrovos, ir nuo trumpojo jungimo), tinka montuoti į DIN bėgius skirstomosiose dėžėse;

Pasirinkimo pasiūlymai: naudokite B kreivę apšvietimo grandinėms, C kreivę lizdo / oro kondicionavimo grandinėms ir C / D kreivę didelės galios prietaisams (pvz., 3P oro kondicionieriams).

 Pramoniniai / komerciniai scenarijai (didelės apkrovos srovė)

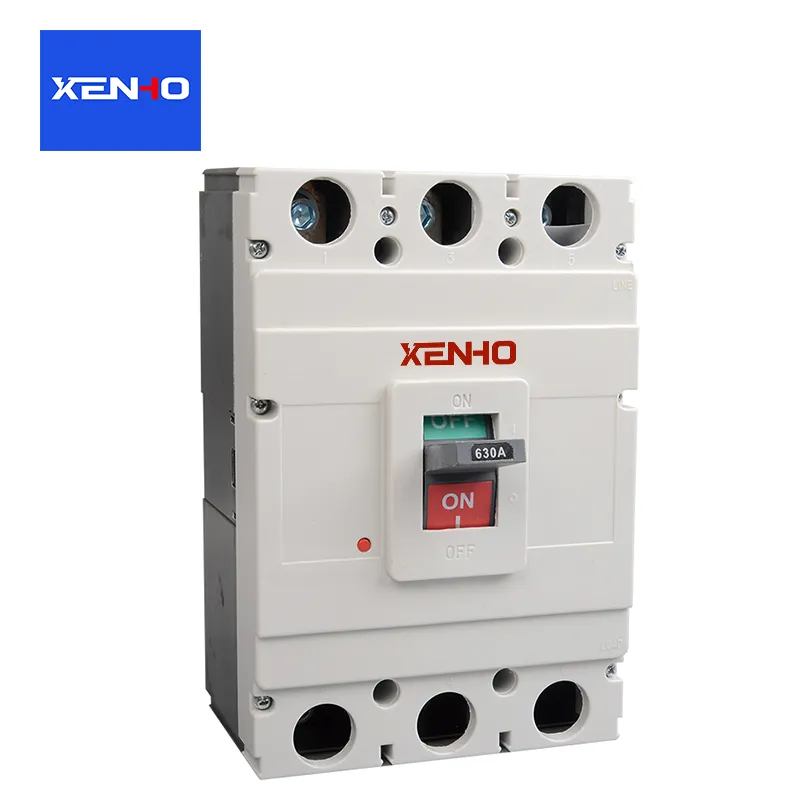

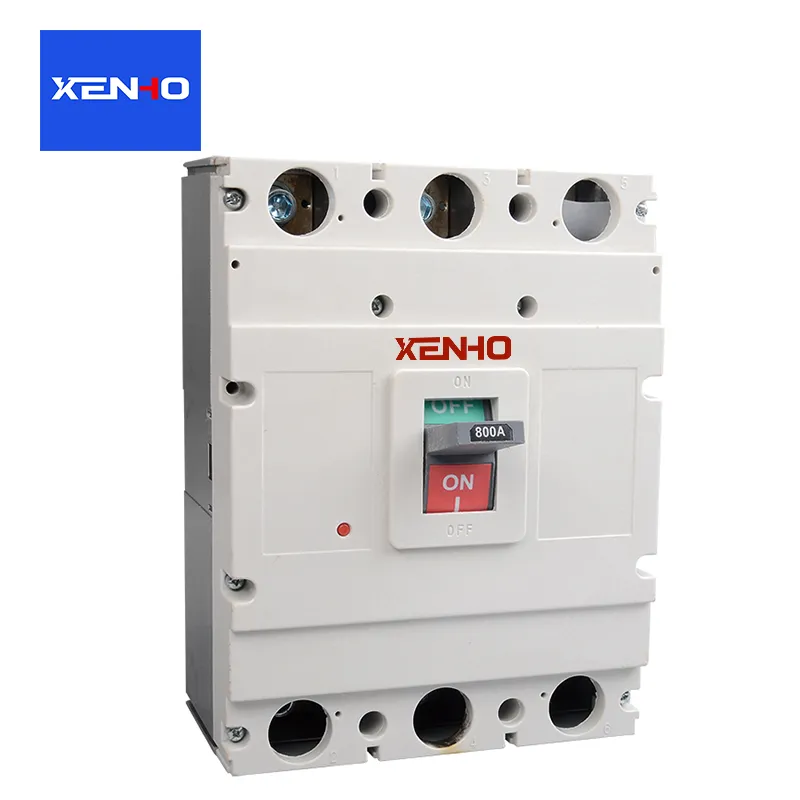

Srovė 63~630A: PasirinkiteFormuoti korpuso grandinės pertraukikliai(MCCB), palaikantis rankinį / elektrinį valdymą, didelę pertraukimo galią ir plečiamą funkcionalumą su pasirenkamais priedais;

Srovė >630A: pasirinkiteOro grandinės pertraukikliai(ACB), naudojamas įeinančioms linijoms/autobusams elektros paskirstymo patalpose, užtikrinantis atrankinę apsaugą, kad būtų išvengta didelio masto elektros energijos tiekimo nutraukimų gedimų metu.

 Drėgnumo / aukšto asmens saugos reikalavimų scenarijai

PasirinkiteLiekamosios srovės grandinės pertraukikliai(RCBO), integruojanti apsaugą nuo nuotėkio MCB pagrindu, užtikrinanti trigubą apsaugą nuo „perkrovos + trumpasis jungimas + nuotėkis“, tinka vonios kambariams, virtuvėms ir lauko grandinėms.

Pagrindiniai punktai, kurių reikia vengti renkantis grandinės pertraukiklius

Venkite „perdidinimo“: naudojant didelės vardinės srovės grandinės pertraukiklį, skirtą apsaugoti mažą srovės grandinę (pvz., 100 A MCB, apsaugančią 10 A apšvietimo grandinę), perkrovos / trumpojo jungimo metu nepavyks laiku išjungti;

Pertraukimo galia negali būti "nurodyta nepakankamai": įeinantis galas turi pasirinkti aukšto lygio pertraukimo galią (pvz., 10 kA), kitaip grandinės pertraukiklis gali sprogti trumpojo jungimo metu;

Neteisingas kreivės parinkimas yra pagrindinė klaida: naudojant B kreivę variklio grandinėms dažnai trikdomas išjungimas, o naudojant D kreivę apšvietimo grandinėms, sumažės apsaugos nuo perkrovos jautrumas.
